Ruuvit on jo irrotetuna.

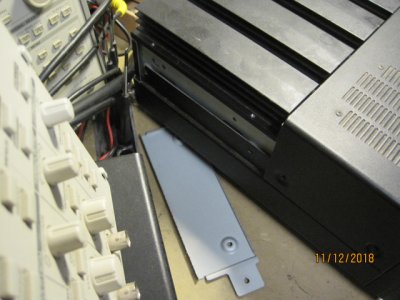

Paneeli on kiinni yläreunastaan 2 ruuvilla lähettimen
jäähdytyslevyssä .
ja sivulta 2 ruuvilla radion chassiksessa.
Huom ! myös etukannen takimmainen ruuvi on irroitettava ennen
kuin paneeli irtoaa.
Paneeli on kiinni sivultaa chassiksessa 2 ruuvilla ja
keskeltä lähettimen jäähdytyslevyssä 2 pienemmällä ruuvilla.

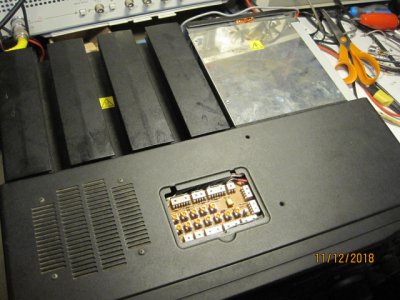

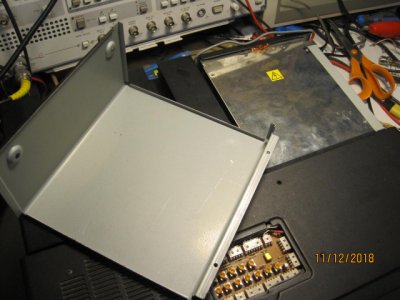

Kansi on kiinni chassiksessa molemmilta sivuiltaan 2 ruuvilla
ja keskeltä 2 pienemmällä ruuvilla .
Kansi irtoaa nostamalla
ensi takareunasta, ja vetämällä
samalla hieman taaksepäin .|
Varo kaiuttimen johtoja kun irroitat .
Johdot irtoaa kaiuttimesta pikaliittimillä ja ne on
merkattu
punainen kailottimen plussaan ja musta miinukseen .
( muista kun kasaat radion )
Näin pääsee näkemaan ettei siellä ole sätinyt, ja
samoin voi tarkistaa että RX:n suojana olevan reed releen ohjaus
on kunnossa.

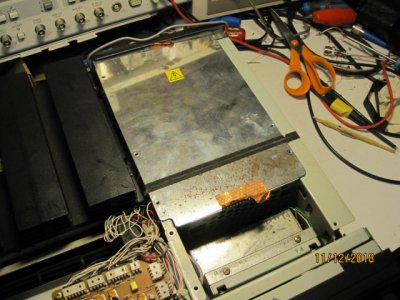

Kansi on kiinni 6 ruuvilla joista yksi on korokemutteri , ja yhden alla
RF liuska. (pistä paikat muistiin)
Lisäksi molemmissa päissä RF suojana kupariteippi jonka voi liimata
kun radion kasaa .
välisessä chassiksen kulmassa ja ja vasemmalta sivulta 2 ruuvilla.

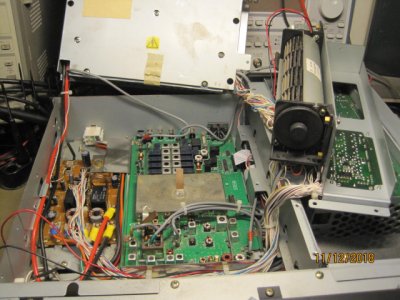

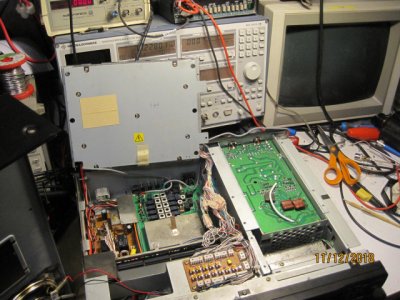

Pääteasteen voi kääntää kuvan osoittamalla tavalla pois tieltä
kunhan varoo johtoja.

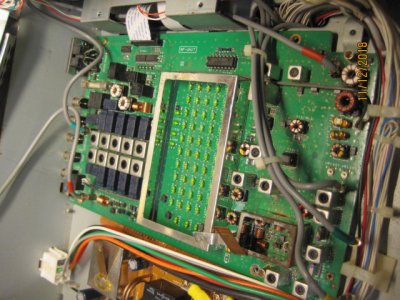

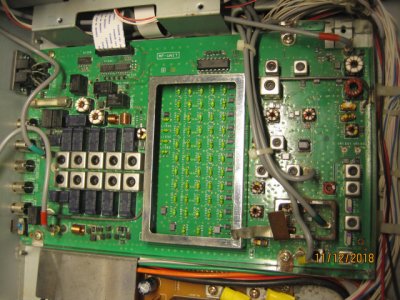

nyt RF Unit näkyy laatikon pohjalla .

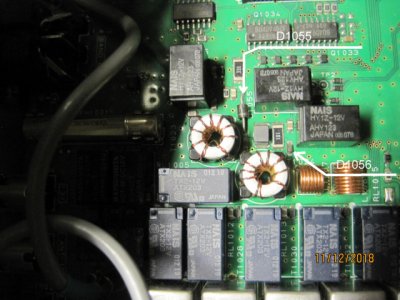

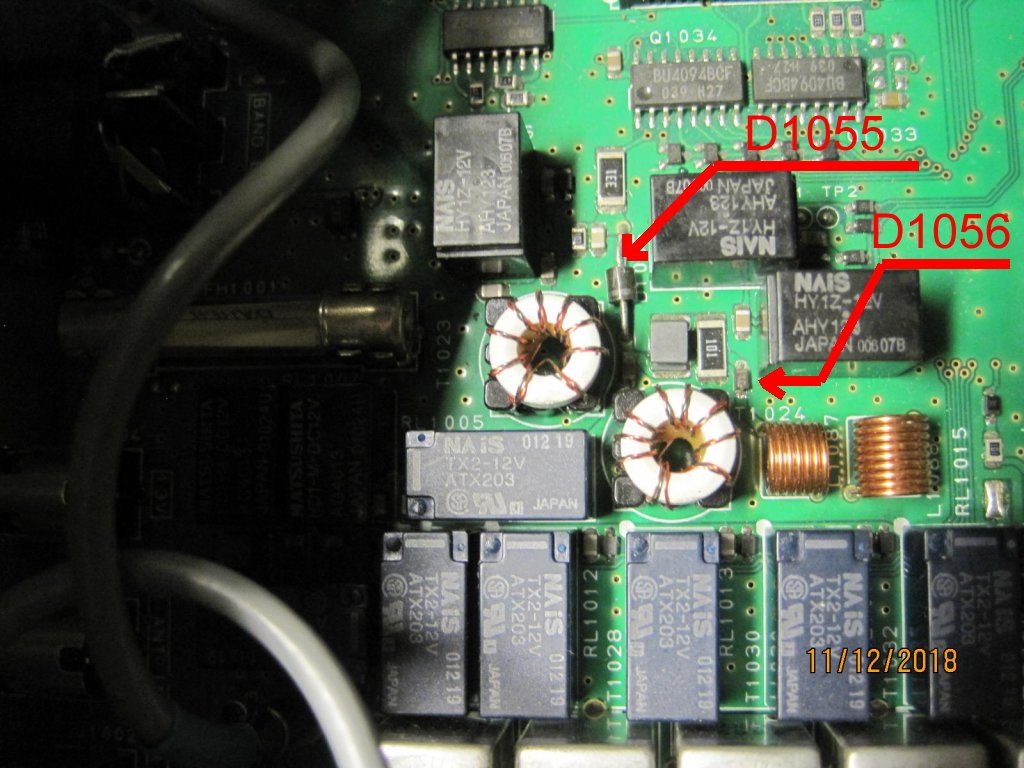

ja D1055 (D1N60) näkyvät kuvassa.
Osat saa vaihdettua RF Unit paikoillaankin jos on kokenut tinailija , tai
jos niiden tilalla ei ole vain musta Kraateri , niinkuin joskus on .
Hommelia helpottaa jos RF unitin ottaa irti .
Tuuletin on kiinni ylhäältä 2 ruuvilla ja vielä vasemmasta päästään
yhdellä ruuvilla .
Tuuletin kääntyy pois tieltä kun sen virtajohdon irrottaa .
Seuraavaksi kaikki TMP kaapelit (koksit).

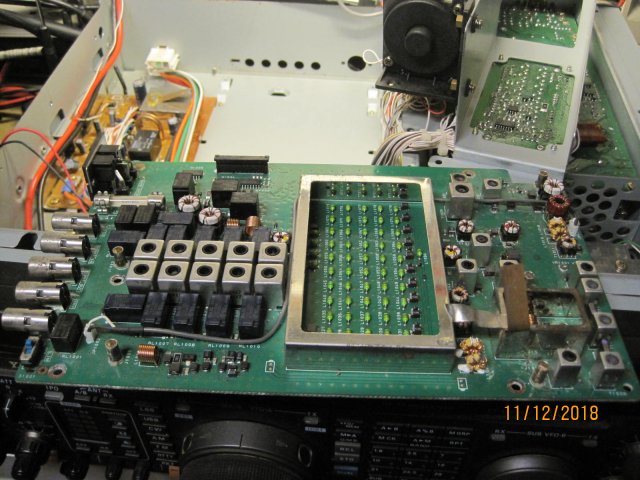

Sitten RF-suojakehikon 3 ruuvia ja nostetaan kehikko pois.

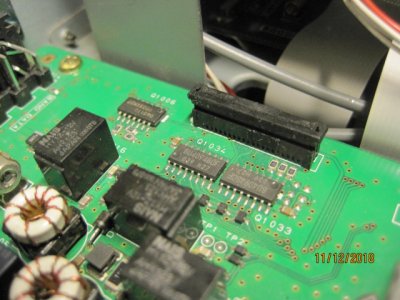

unitilta tuleva Flexikaapeli .

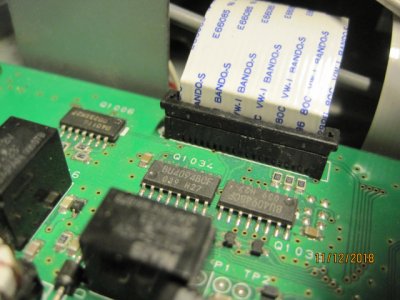

Kaapeli löystyy kun liittimen kauluksen nostaa ensin löysälle ylöspäin
