Jos joku muukin eksyy tälle sivulle , niin kerrottakoon että olemme Maurin oh2bys:sin kanssa pitäneet tapana korjailla Sardinan asemasta aina
jotain kisojen välissä .
Siellähän on kaikki kovalla koetuksella suolaisen ilman takia , ja noin aseman kamat pysyy paremmassa kunnossa.
Nyt sitten tuotiin tänne Suomeen CQWWCW:n jälkeen tuo fettilinkun perässä oleva "automaattinen" alipäästösuodin.(LPF)
olemme hieman epäilleet sen kuntoa , kun ollaan joskus koitettu workkia Sardinasta 2 asemalla yhtaikaa. ja aika ihmeellisiä ilmiöitä ollut havaittavissa hi..

No joo,,,hieman paranneltu versio Sadrinan välilinkun filtteristä..Sain läpimenovaimennusta vähemmälle , ja jonkin verran vaimennusta lisääkin tuonne harmonisille.
Enempää ei oikein voi tehdä , filtteri pitäis oikeastaan rakentaa kokonaan uusiksi .
Parempi kuitenkin kuin tullessa hi..

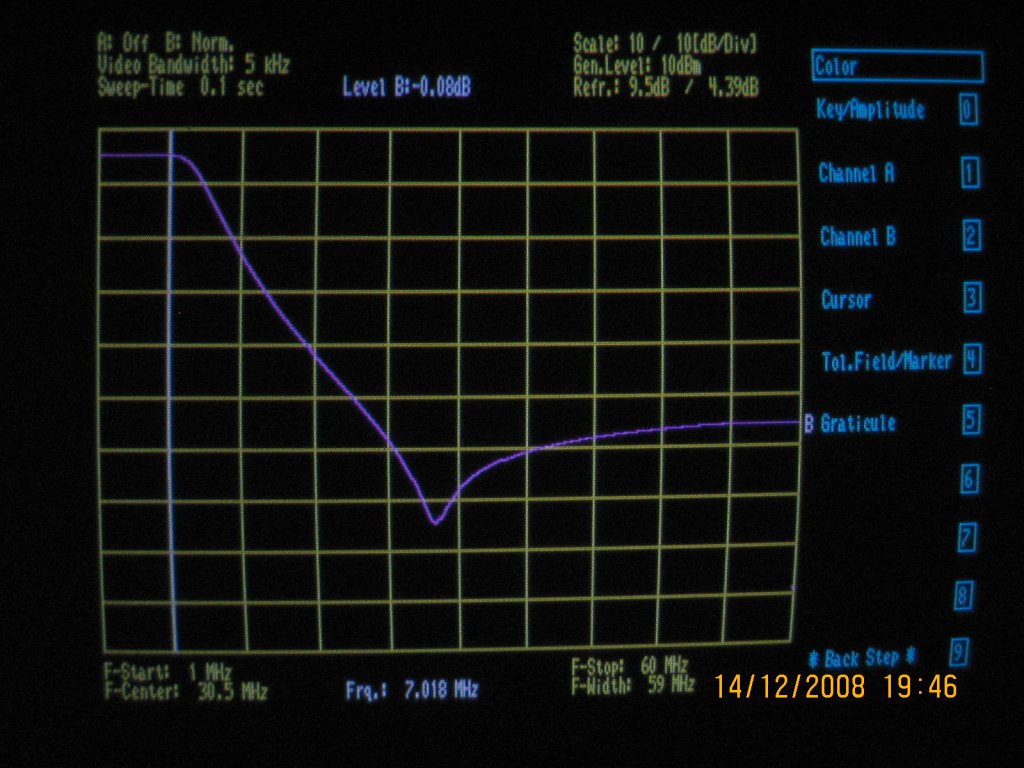

Laitoin tähän sivuun lisää kuvia , ja nuo missä on violetti käyrä (huom! 10 dB/ ruutu), on sitten modattu , eli sen jälkeen kun putsailin ja paransin maadoituksia .
ja perään vielä ,,, en voinut vastustaa kiusausta nimittäin ,,, otin käppyrät yhdellä oh6ac:n kerhon VNA projektin tuotoksella hi..(sorry huono kuvanlaatu)

eli bandeittain 160m---> 10m
ensin sellaisena , kun filteri oli tullessaan.
Sitten putsattuna ja paranneltuna .
Lopuksi vielä mitattuna yhdellä oh6ac:n rakenteluprojektista väsätyllä VNA analysaattorilla.
VNA kuvissa punainen marker näyttää läpimenon bandilla , ja sininen marker on suurinpiirtein 2 harmoonisen kohdassa.
kannattaa muistaa että VNAei pysty näyttämään niin suurta vaimennusta , kuin tuo piirikone , siksi käppyrä ei mene niin ales !

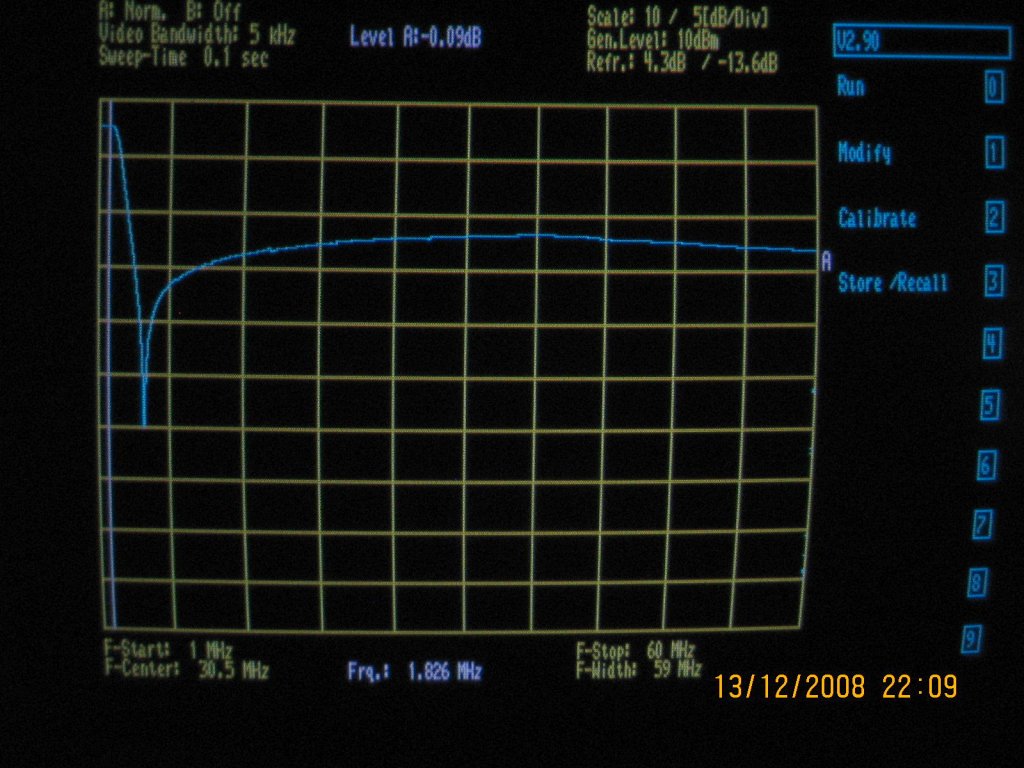

160m alkuperäinen

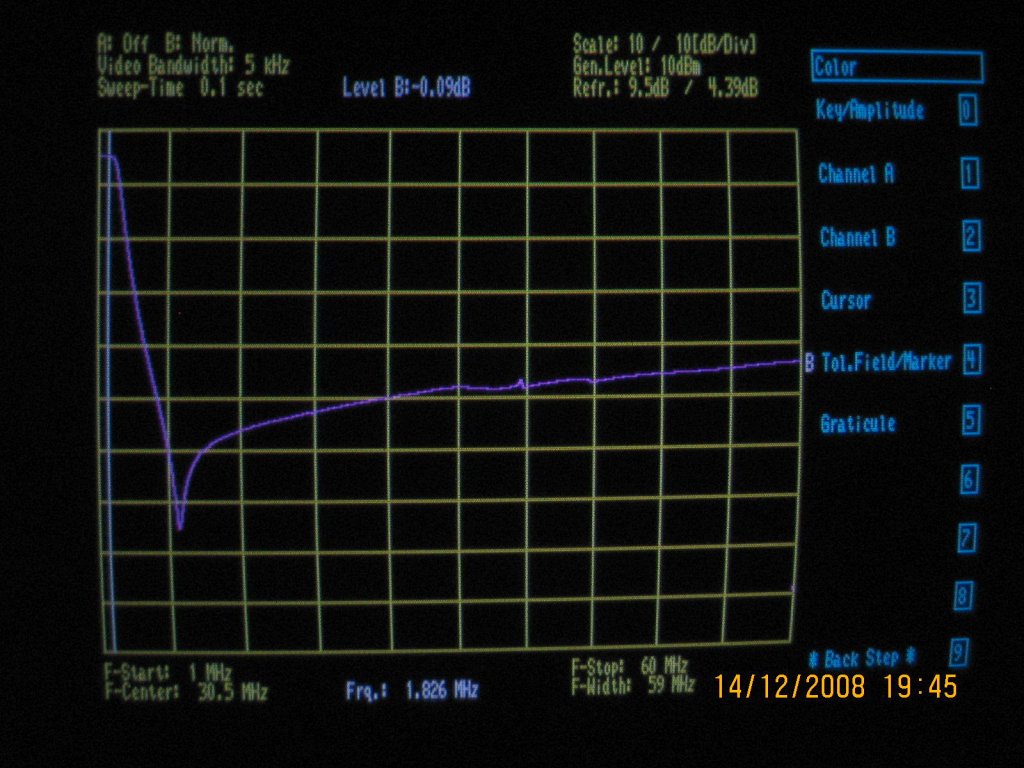

160m modattu

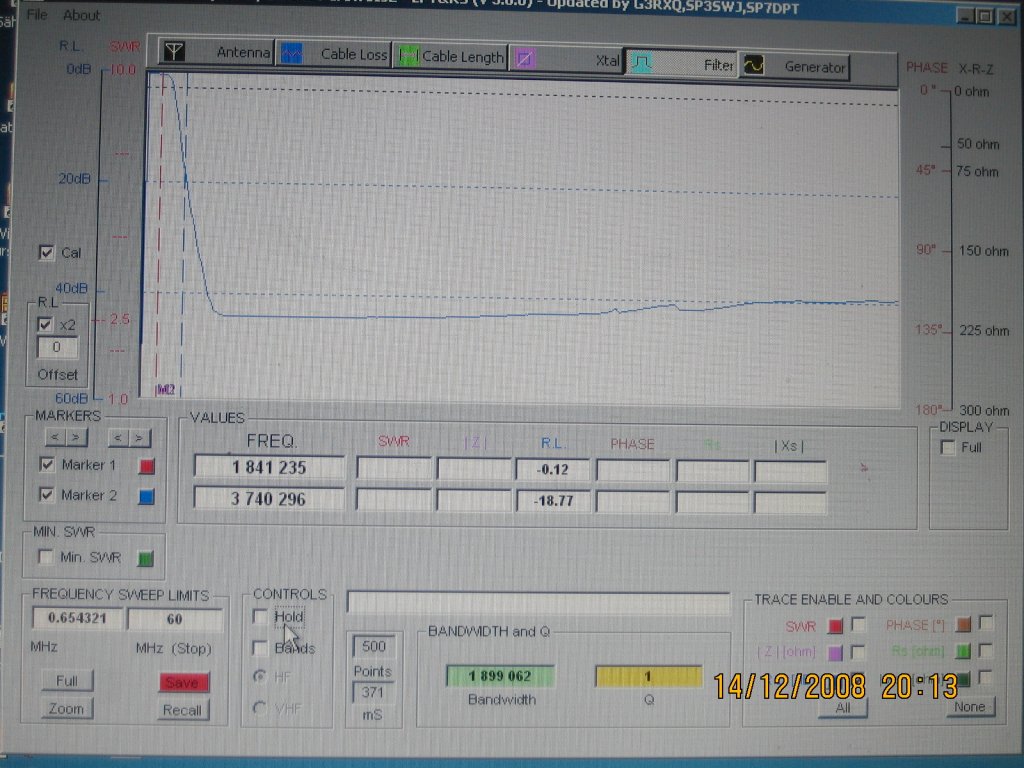

160m Modattu vna analysaattorilla katottuna.

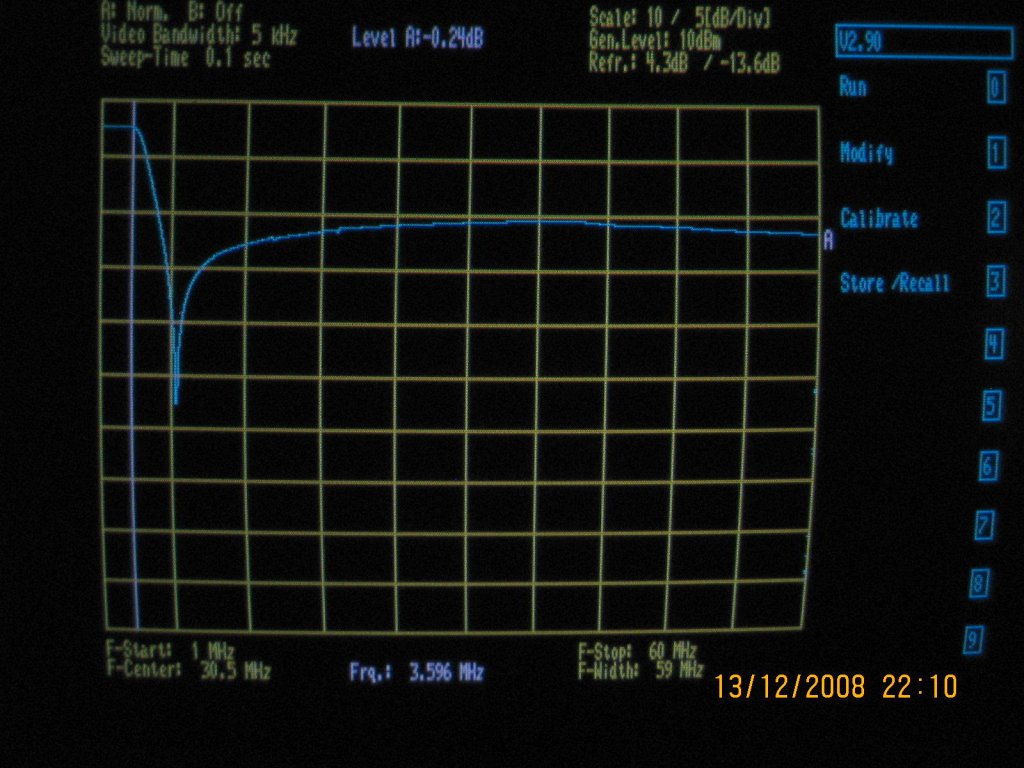

80m alkuperäinen

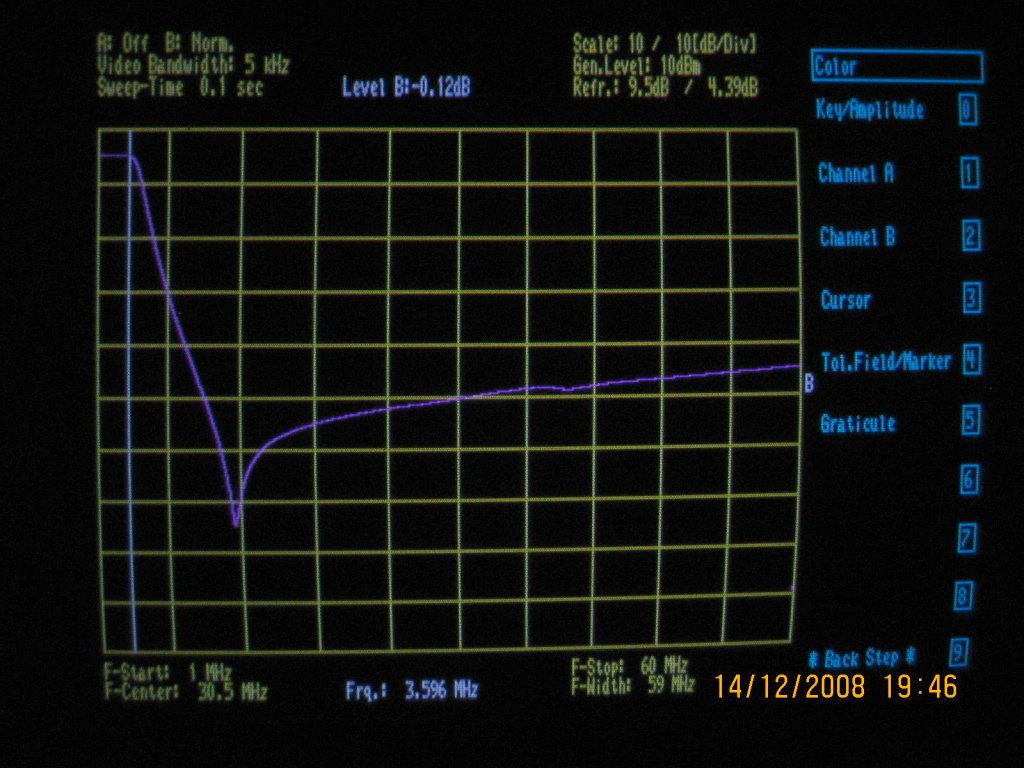

80m modattu


80m modattu VNA: lla katottuna

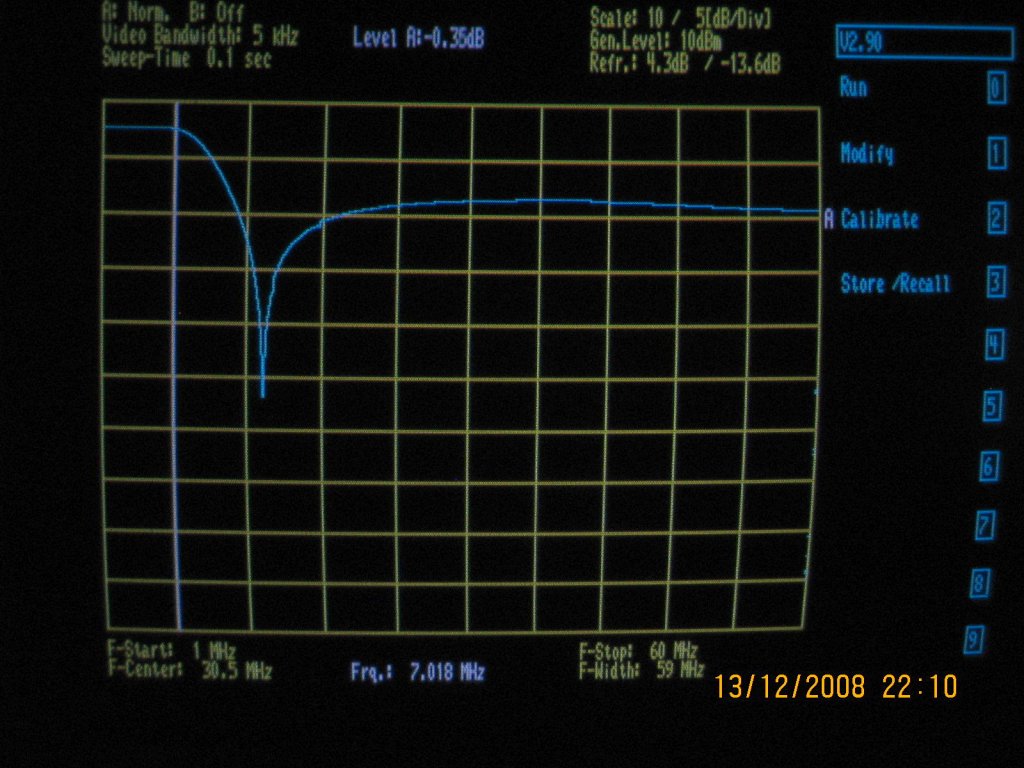

40m alkuperäinen


40m Modattu

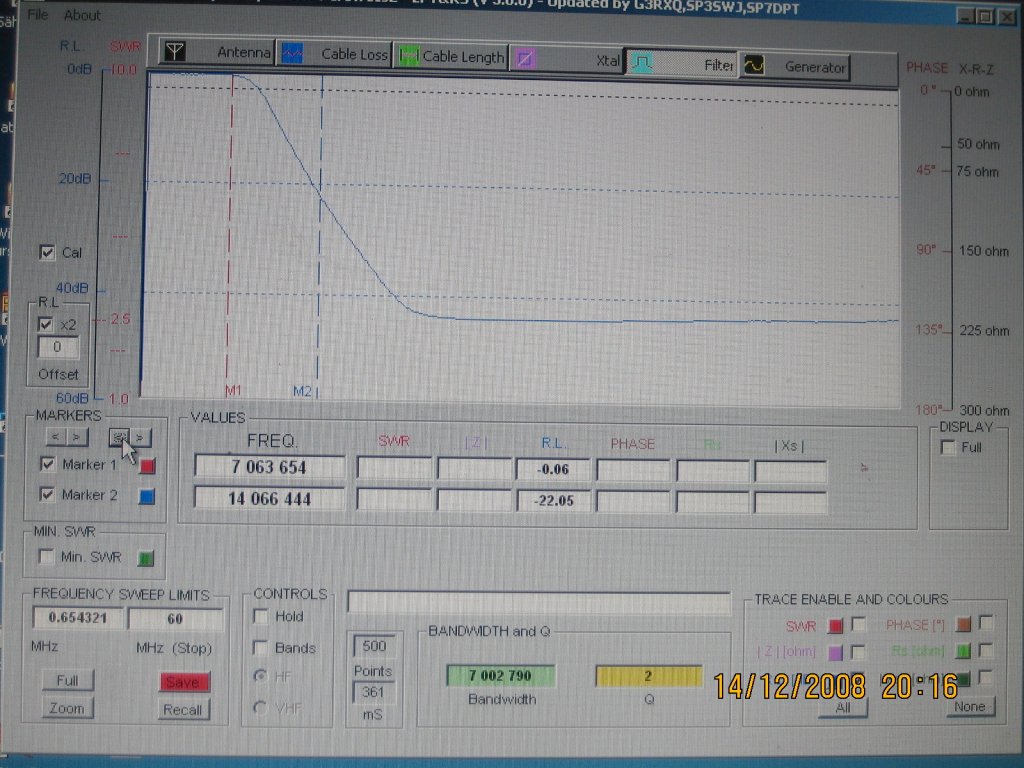

40m modattu VNA:lla katottuna

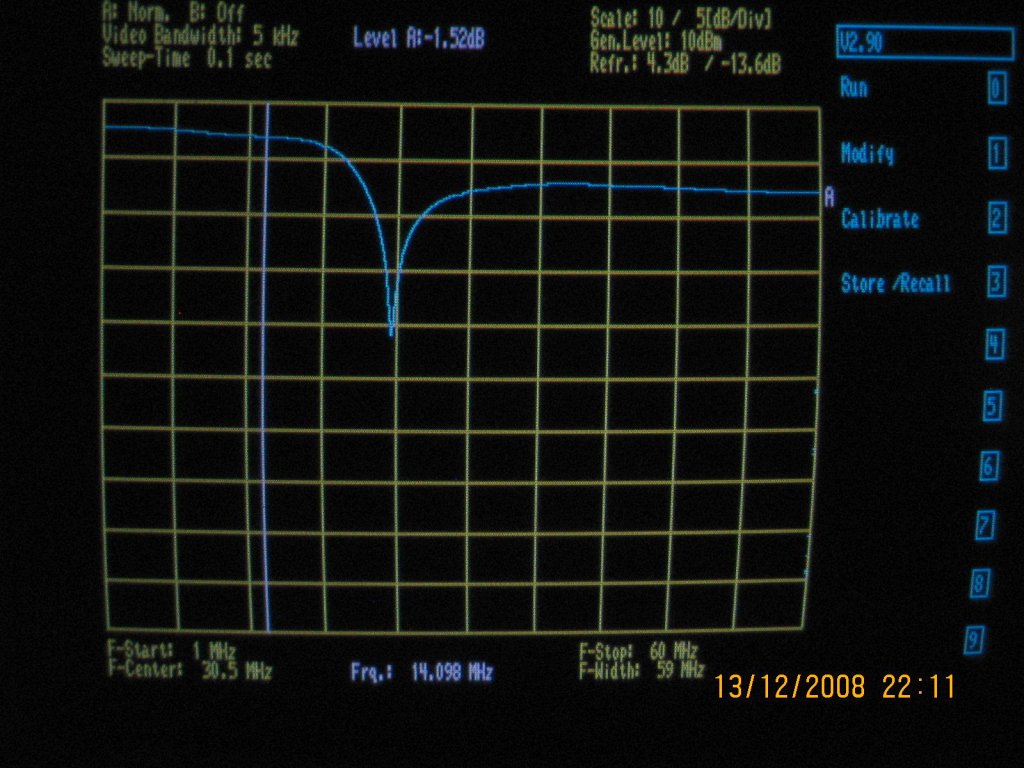

20m alkuperäinen

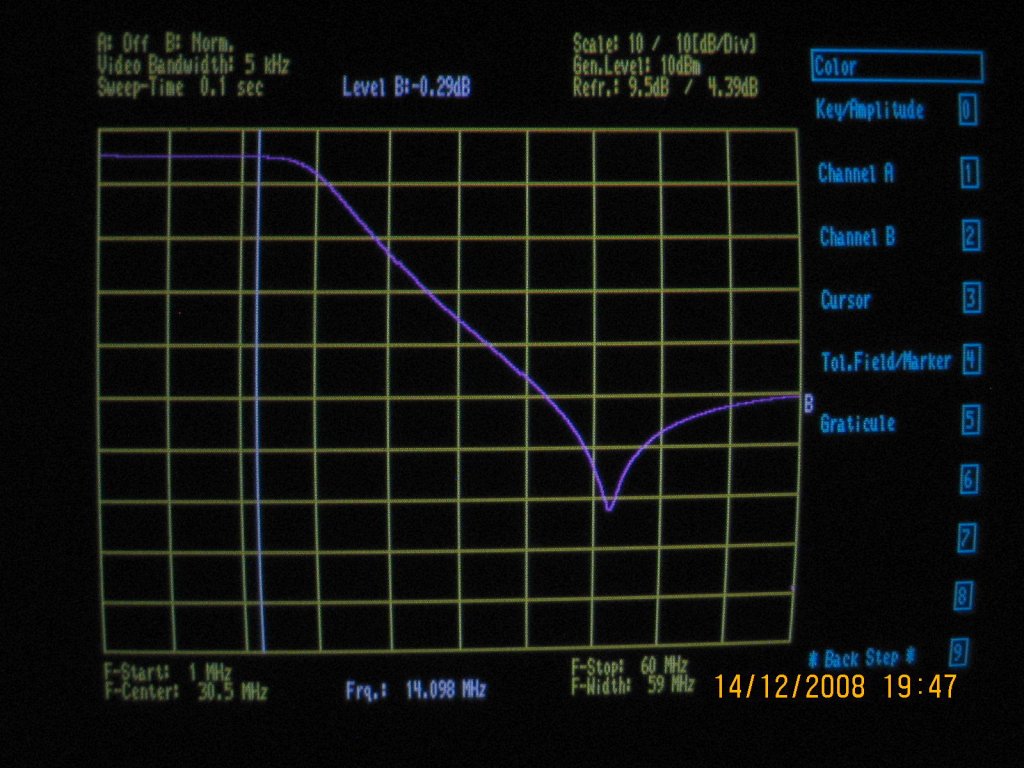

20m modattu

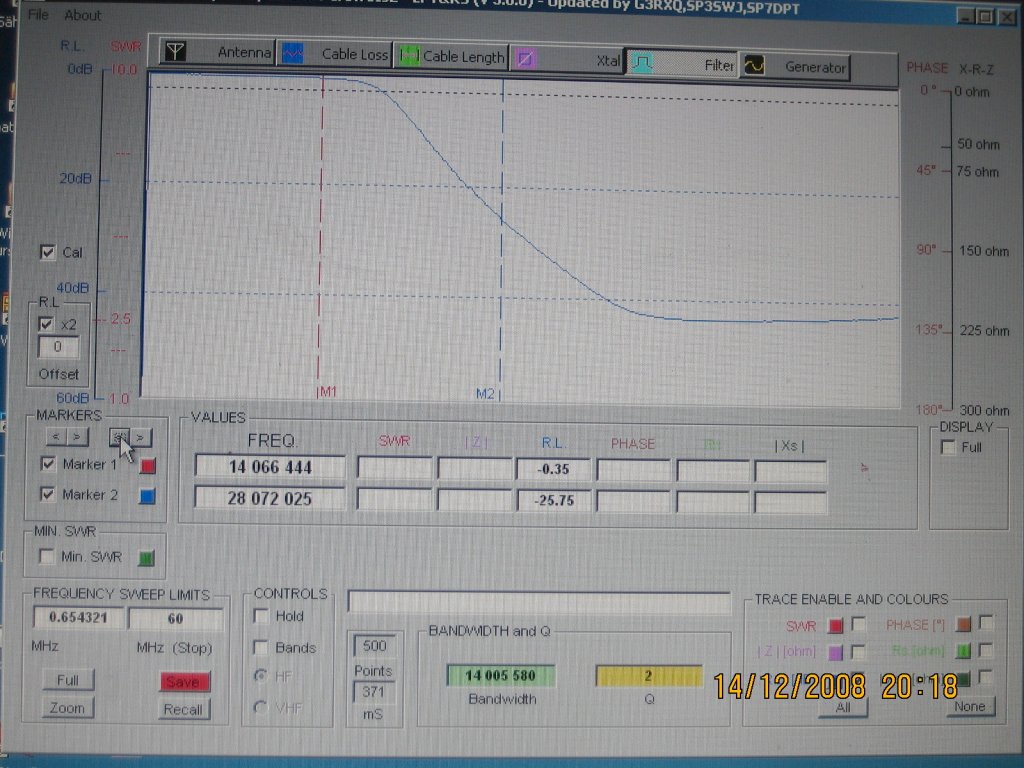

20m modattu VNA:lla kateltuna

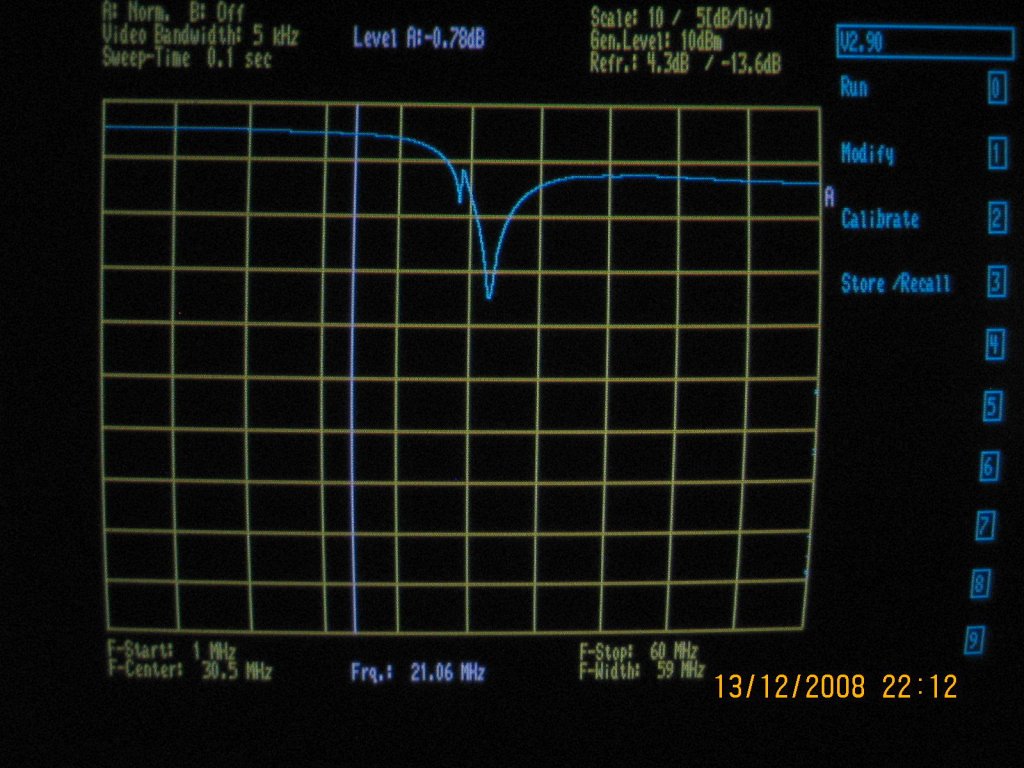

15m alkuperäinen

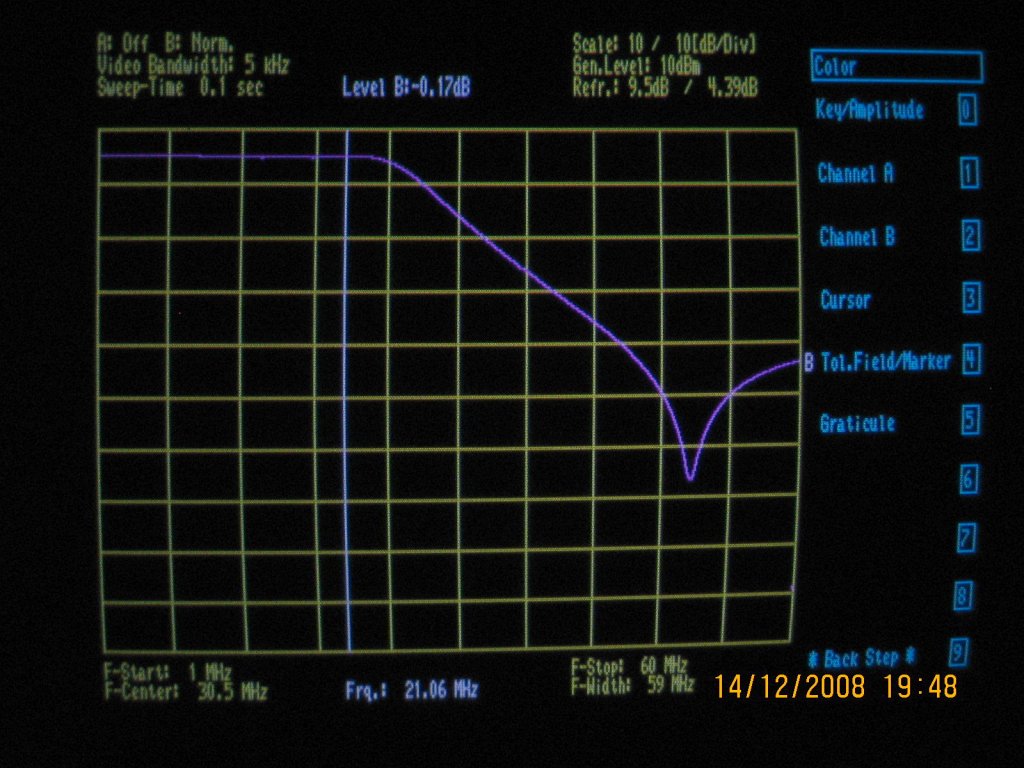

15m Modattu

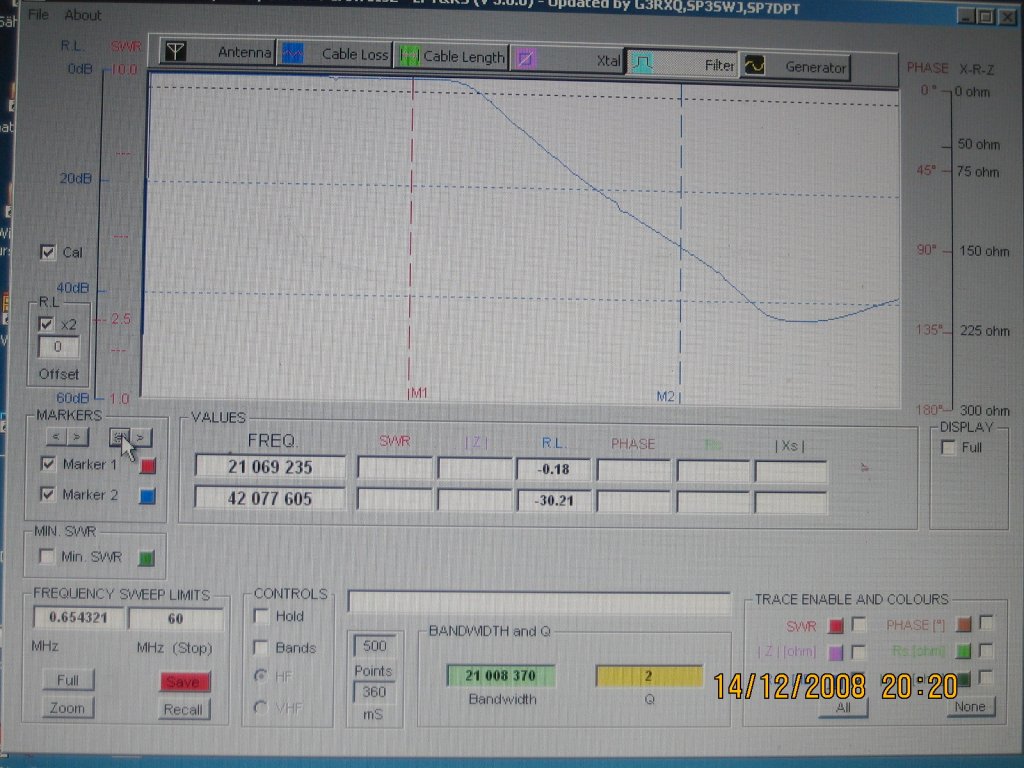

15m modattu VNA:lla kateltuna.

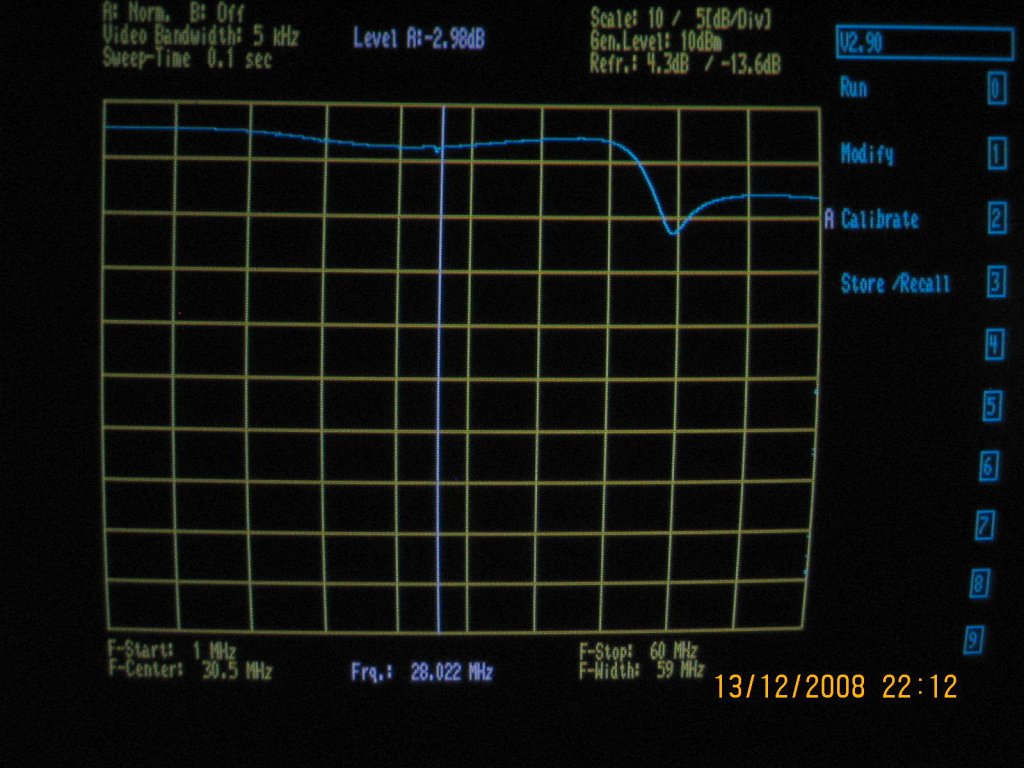

10m alkuperäinen.

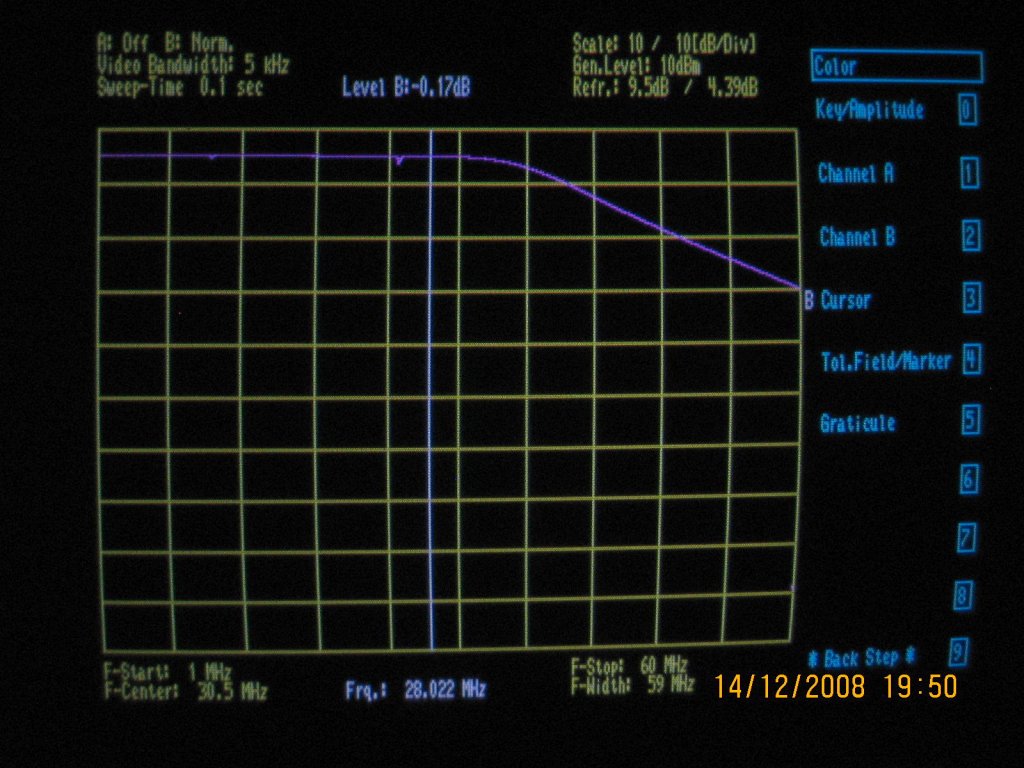

10m modattu

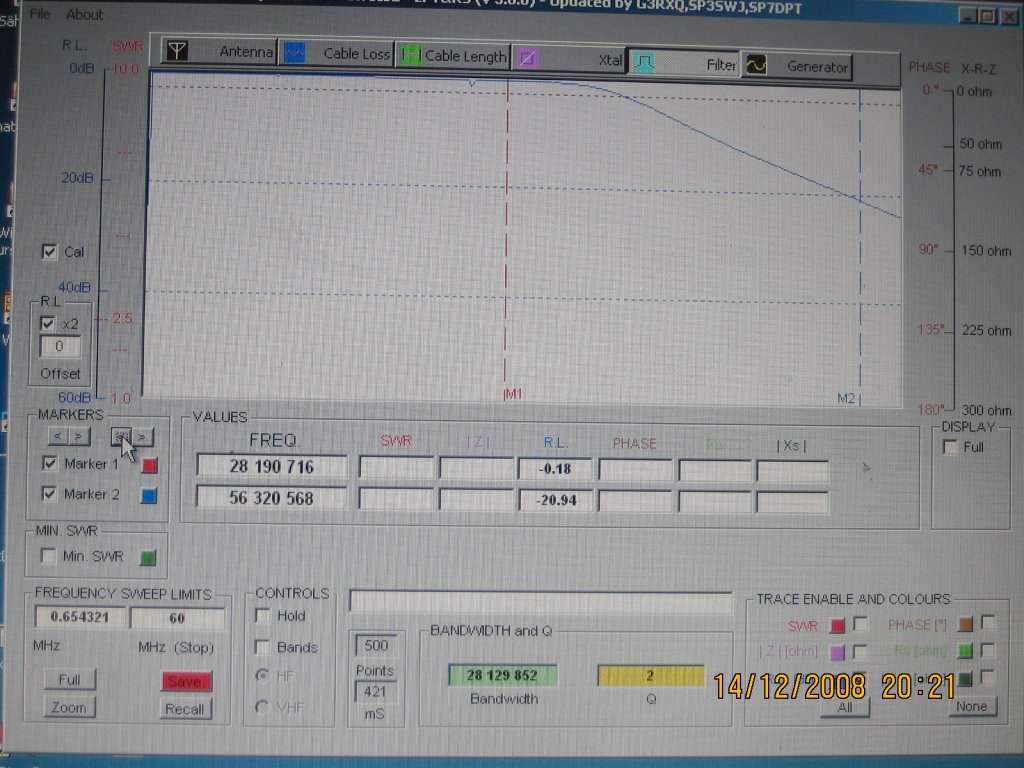

10m modattu VNA:lla kateltuna
