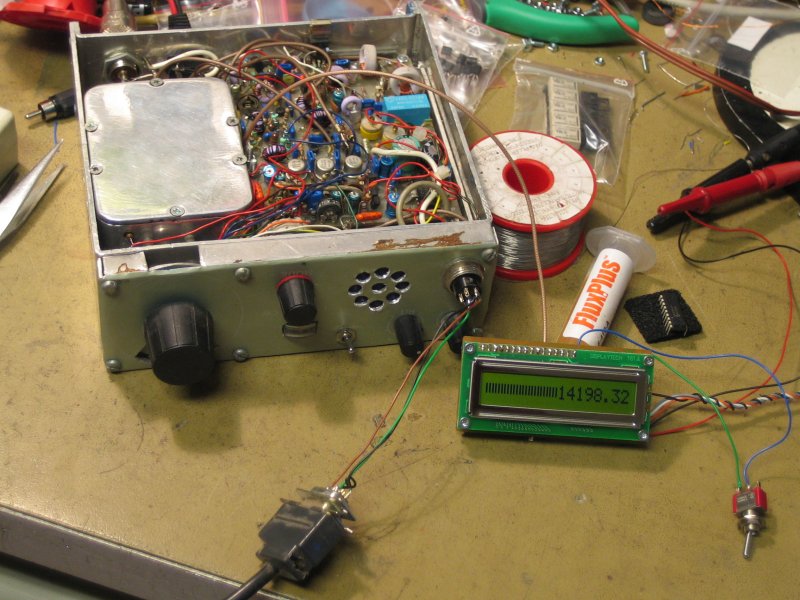

Yllä DDSvfo kytkettynä ja ohjaamassa EP85 transceiveria .

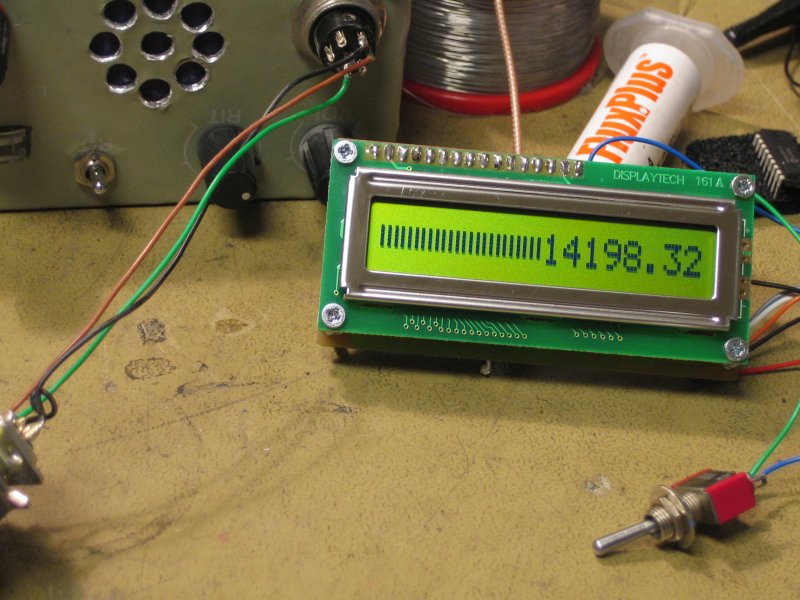

DDSvfo 14 megalla sekoitus välitaajuuden yläpuolelle.
Edessä oikealla oleva kytkin on bandikytkin joka vaihtaa bandia
= ( vaihtaa vfoa joita laitteessa on 4)
Oli muuten yllätys huomata että, 20 metriä kuului
roope&mustan perässä , kun ajoi sinkkua 80 filtterin ohi.
ilma sen kummempia kommervenkkejä...
tx:ää en edes ajatellut vielä kokeilla...ja eihän juuri tätä
radiota olekkaan tarkoitus tehdä all band versioksi.
Sehän toimii nyt vain ddsvfon alkutestaus laitteena.

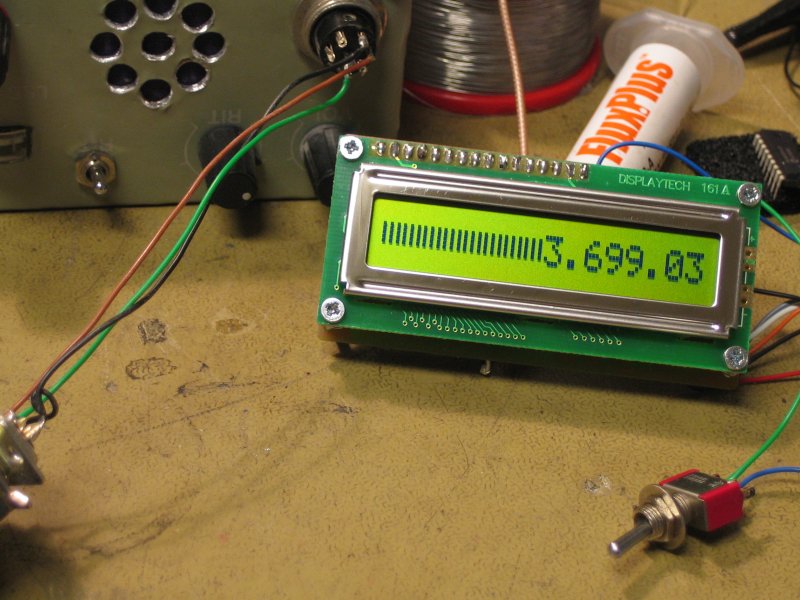

Nyt DDSvfo 3.5 megalla ja vt-alapuolisella sekoituksella (katso
kytkin)(( Bandia siis voi vaihtaa vauhdista , ja edellisella
kerralla viimeksi käytetty
taajuus on aloitustaajuus )
94 jengi kuuluu ihan kivasti , joskaan en saanut qsoa aikaan
minnekkään , kun radion normaalitehot on SSB:llä 2.5W , ja
ilman bufferitrankkua
rigistä lähti vain 0.5W

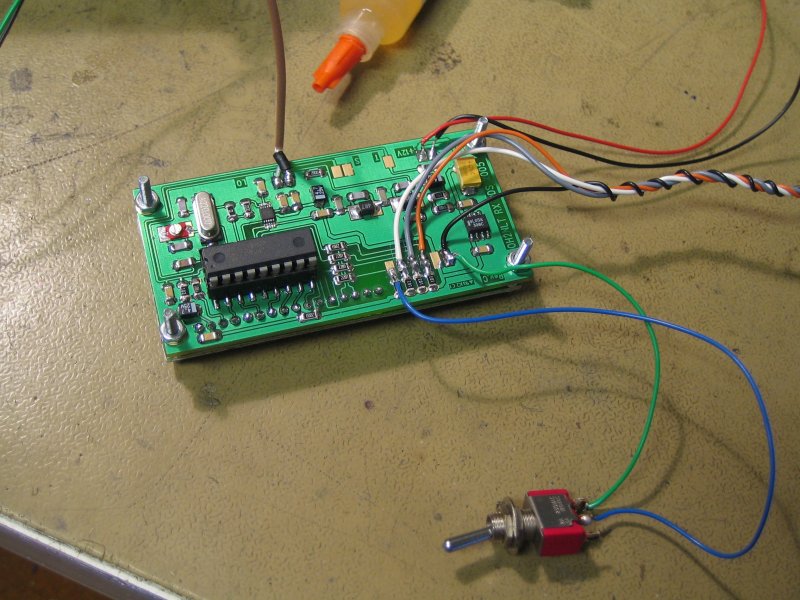

Tässä kuvassa näkyy "bandikytkimen" kytkentäpisteet ddsvfo:n kortilla.
Softassa on nyt tavallaan 4 vfoa , joita voi valita ja
vaihdella kytkemällä maihin j1-1 padsiä tai ic2 sen 4 pinniä
IF-shifti on käyttäjän valittavissa , samoin se tehdäänkö
sekoitus ylä vaiko alapuolelle.
laitteessa lisäksi power/ s-mittari input lcd-moduuliin ...jne.
siis oikea toivetyökalua/ perusosa tämmöisille
tinuritunareille rigikokeiluja tehdessä.
TNX Juma teamille specialista vfo softasta ,,, ainakin minulla on kovastikkin käyttöä nyt näille ddsvfoille.
73 de oh6mf
