Vinkkejä 6 bandin BPF :n relekortin
ohjausjänniteen käännöstä

Jos käyttää näitä lisäkortteja voi ohjauksen kääntää joko plus tai miinus ohjaukselle
kolvailematta .
Näin tehty filtteri saattaa olla joskus tarpeen reissuhommissa , kun asemaa kootaan monenlaisista
eria laitteista.
Relekortilla on toki paikat kiinteille diodeille , ja silloin ei koko "kääntö"kortteja tarvii.
Kiinteillä "piikintappaja"diodeilla ohjauspolariteetin kääntäminen ei kuitenkaan onnistu ilman
kolvailemista .

Klikkaamalla kuvia näet ne suuremmassa koossa !!

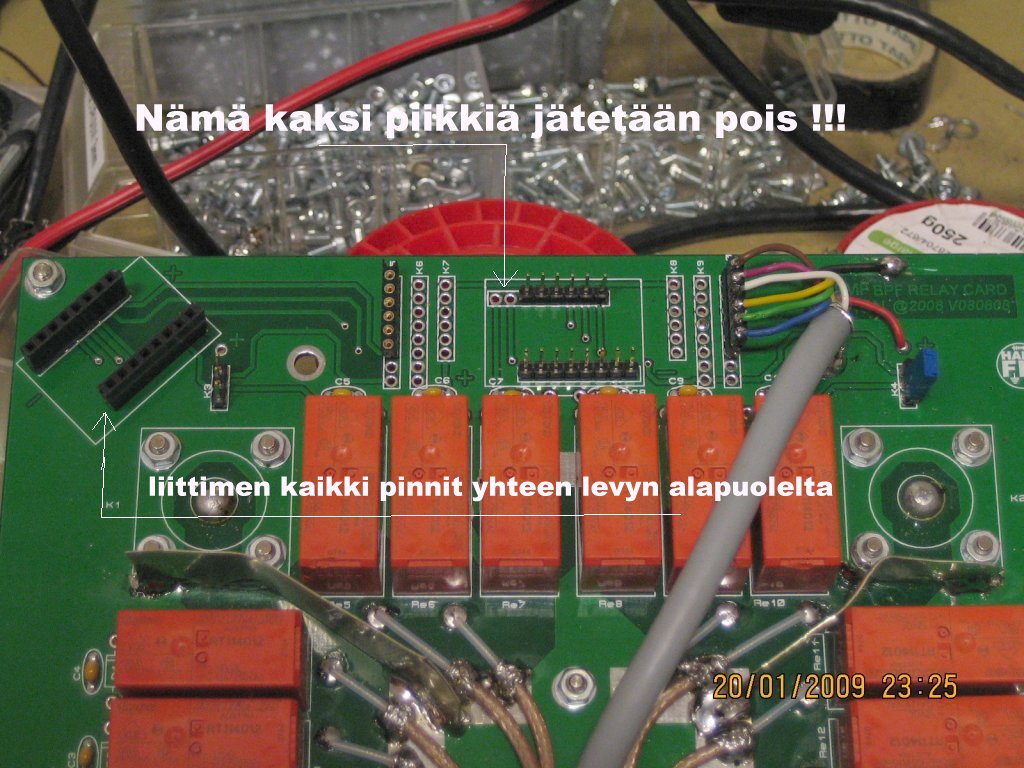

Tässäpä aluksi piikkirimat ilman kortteja .  Huomaa että "piikintappaja"diodilevyn  alemman liittimen kaikki nastat tulee kytkeä  yhteen piirilevyn foliopuolelta.  Thruline releiden ohjaus levyn yläpuolisesta  piikkirimasta jätetään pois kaksi vasemman puoleista  piikkiä .  jos kasaat näin , niin thruline releiden "piikintappaja"diodit  voi laittaa suoraan ohjauskortille , ja ne kääntyvät oikein  päin kun ohjaus polariteettia vaihdetaan .

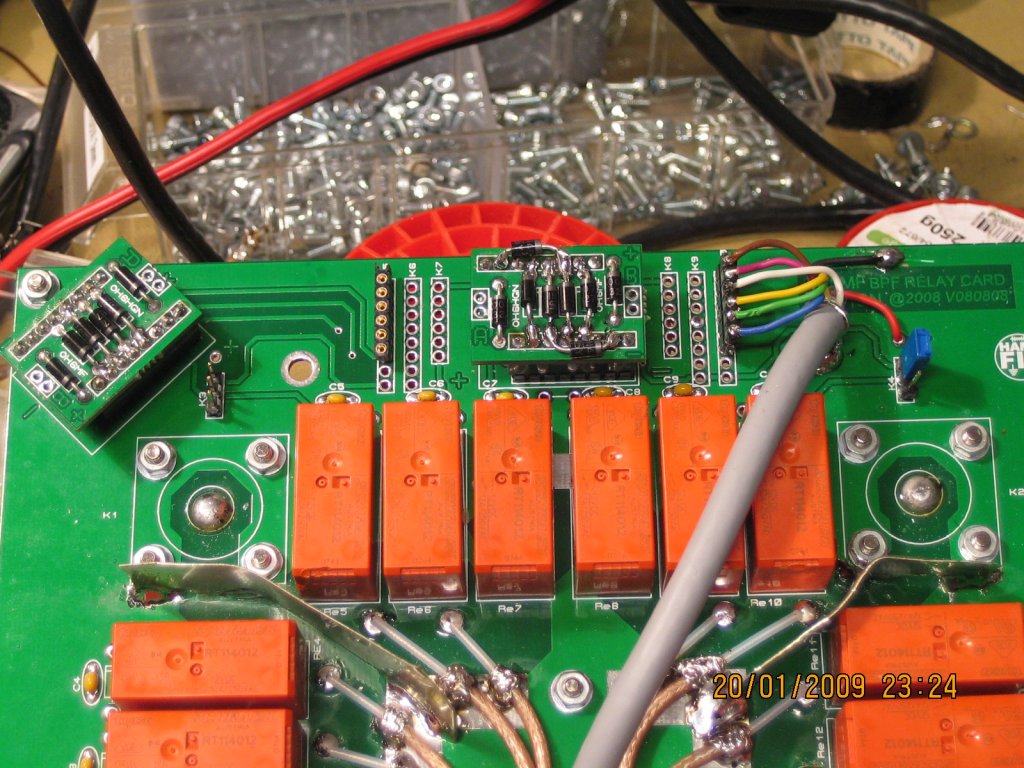

Tässä kuvassa näkyy kuinka kortit ja jumpperi on silloin   kun releitä ohjataan maadoittamalla (open collector)   huomaa myös thruline rele kortilla olevat  "piikintappaja"diodit jotka on kytketty levyn reunoihin .  Kytketään aina levyn alareunan toisesta pinnistä  (oikealta päin ) jonkun ohjausdiodin päähän .  Ja vain yhteen ohjausdiodeista !!!  katso tarkkaan että diodit tulee oikein päin ja oikeille  reunoille.

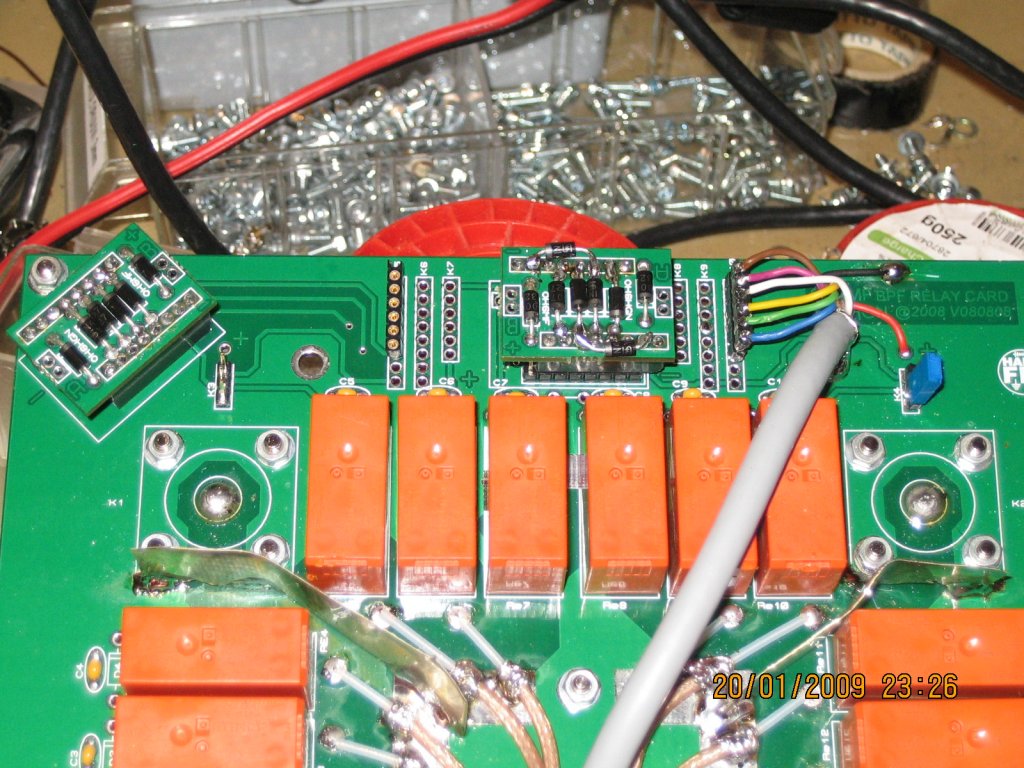

Tässä kuvassa sitten Jumpperi ja kortit asennossa  kun releitä ohjataan positiivisella jännitteellä.
