kaapeliin nähden.
Työnnä kontaktiprikka keskieristeen ja punotun
vaipan väliin, niin pitkälle kuin prikka menee.
Muotoile punottu vaippa tasan prikan
kanssa ja siirrä kumitiiviste prikkaa vasten.
kuin se menee.
Kiristä mutteri .
Ruuvattavan so239 ( UHF -naaras)
liittimen asennus RG213 kaapeliin
|
|

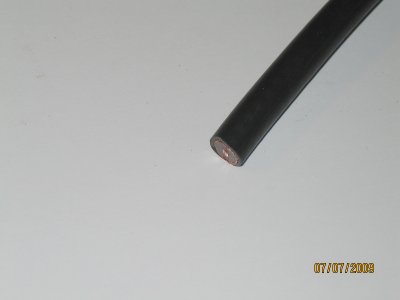

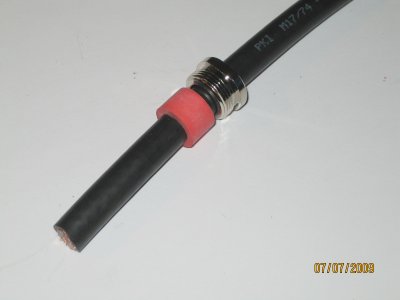

| Katkaise kaapeli suoraan poikki | Aseta kiristysmutteri ja kumitiiviste kaapeliin |
| |
|

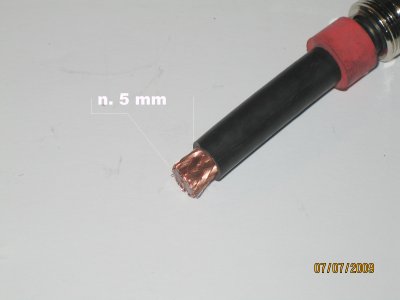

| Kuori noin 5 mm
kaapeli ulkokuorta pois |

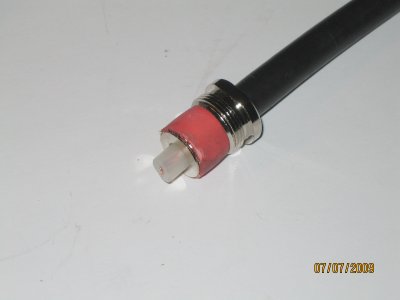

Taita punottu
kuparivaippa 90 asteen kulmaan kaapeliin nähden. Työnnä kontaktiprikka keskieristeen ja punotun vaipan väliin, niin pitkälle kuin prikka menee. Muotoile punottu vaippa tasan prikan kanssa ja siirrä kumitiiviste prikkaa vasten. |
|
|

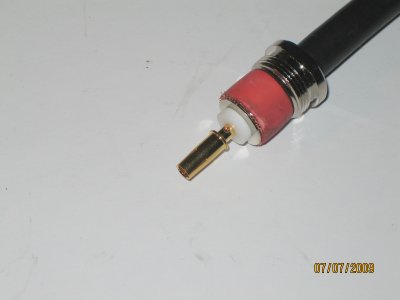

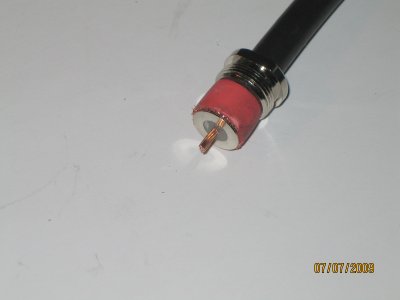

| Poista sisäeriste puukon avulla. | Aseta keskitappi ja eriste paikoilleen . |
|
|

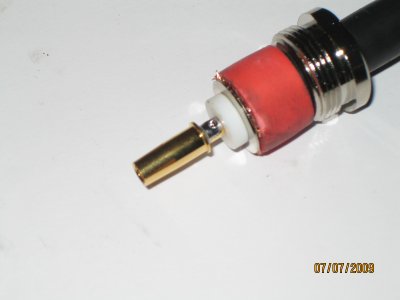

| Juota keskitappi
kiinni |

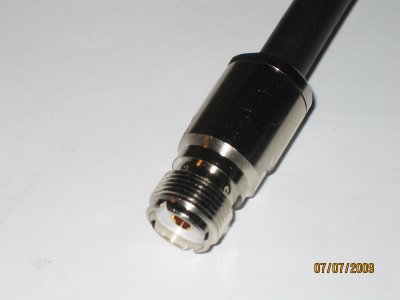

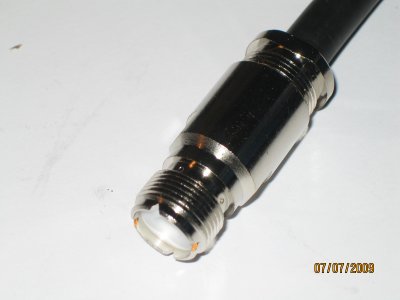

Työnnä kaapeli
liittimen kuoren sisään niin pitkälle kuin se menee. Kiristä mutteri . |
|
09.07.2009 by OH6MF |
