Ruuvattavan 7/16
urosliittimen asennus RG213U kaapeliin
 |
 |

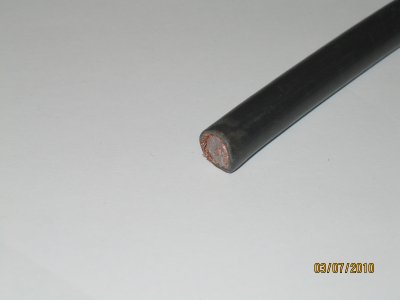

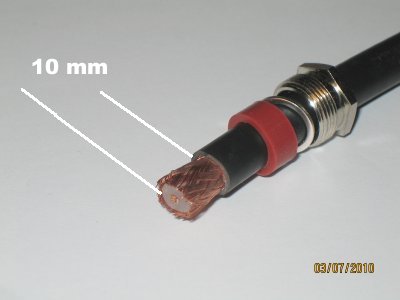

| Katkaise kaapeli suoraan poikki | Aseta
kiristysmutteri, prikka ja kumitiiviste kaapeliin ja kuori noin 10 mm kaapeli ulkokuorta pois |
 |
 |

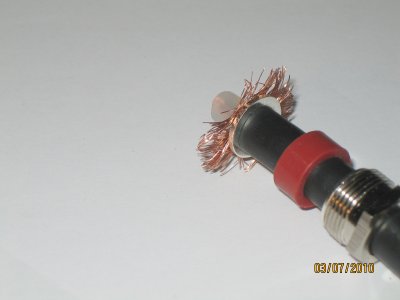

| Aseta Prikka
kaapelin ulkokuorta vasten ja taita punottu kuparivaippa prikkaa vasten 90 asteen kulmaan kaapeliin nähden. |
Työnnä
kontaktiprikka keskieristeen ja punotun vaipan väliin, niin pitkälle kuin prikka menee. Muotoile punottu vaippa tasan prikan kanssa ja siirrä kumitiiviste prikkaa vasten. |
 |
 |

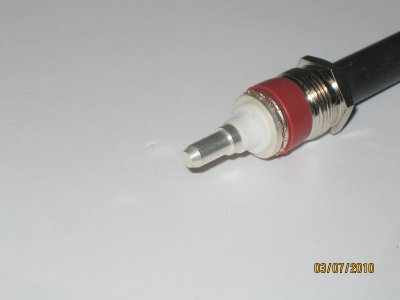

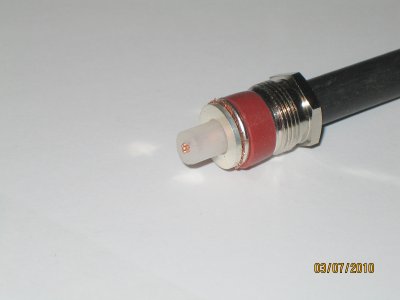

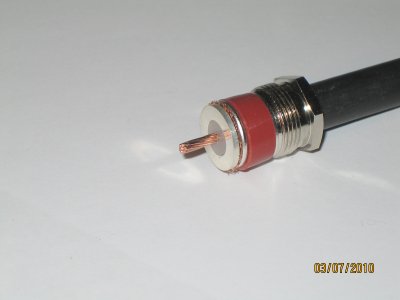

| Poista sisäeriste puukon avulla. | Aseta ja keskitappi
ja eriste paikoilleen . Juota keskitappi kiinni |
 |
08.07.2010 by OH6MF |

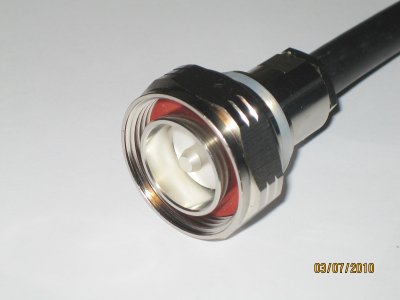

| Työnnä kaapeli
liittimen kuoren sisään niin pitkälle kuin se menee. Kiristä mutteri . |
|
