Korjauskertoimet Aircell7 ja Ecoflex10 kaapeleille AntScope ohjelmaan. (Päivitetty 22.03.2019)

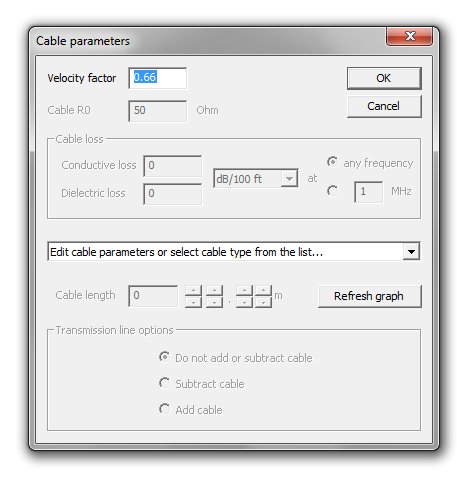

RigExpert:in AntScope ohjelmasta ei löydy suoraan arvoja Aircell7 ja Ecoflex10 kaapeleille .
Tämä sitten saattaa aiheutaa virheitä tulostettavissa arvoissa .
Aircell7 on kokeiltu , ja toimii , Ecoflex10 arvot tsekattu vanhemmalla Ecoflex10 , ei Ecoflex10 plus kaapelilla !
Kokeillaan sekin kunhan tässä ehditään !

Alla olevassa taulukossa arvot Aircell7 ja Ecoflex10 kaapeleille.

 Kaapelin nimi   RO   Velocity Factor   Conductive Loss    Dielectric Loss   Loss units 0=dB/100ft, 1=dB/ft, 2=dB/100m, 3=dB/m    Frequency in MHz at which loss is specified (or 0 for any frequency)
 Aircell7   50  0.83   0.269040   0.005725     1
 Ecofex10   50  0.85   0.121020   0.000656      1



Alla AntScope ohjelmasta valittavissa olevat arvot parille kaapelille , ihan vain esimerkin vuoksi .
Voit siis tarkistaa että syöttämäsi arvot menee oikein .

 Kaapelin nimi   RO  Velocity Factor   Conductive Loss   Dielectric Loss   Loss units 0=dB/100ft, 1=dB/ft, 2=dB/100m, 3=dB/m    Frequency in MHz at which loss is specified (or 0 for any frequency)
 Belden 8215 (RG-6A)  75   0.66  0.262926   0.001588    1
 Belden 9913 (RG-8)  50  0.84  0.120500   0.000657    1

73 de oh6mf / ea8cuu
