oli ennestään tehtynä Packetradio liitin Yam / g3ruh / ohtncv2 modeemeille.

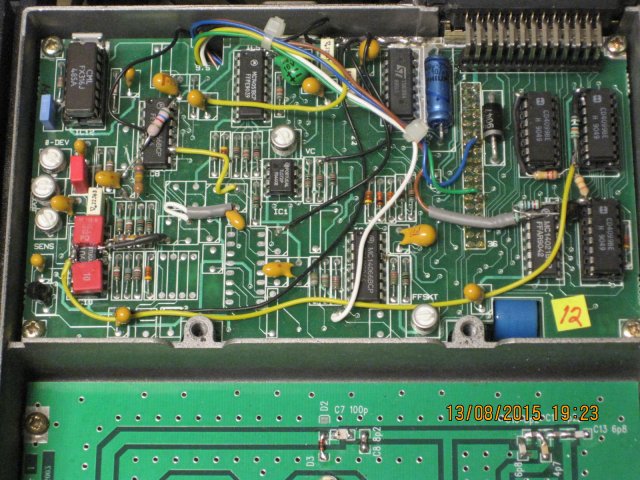

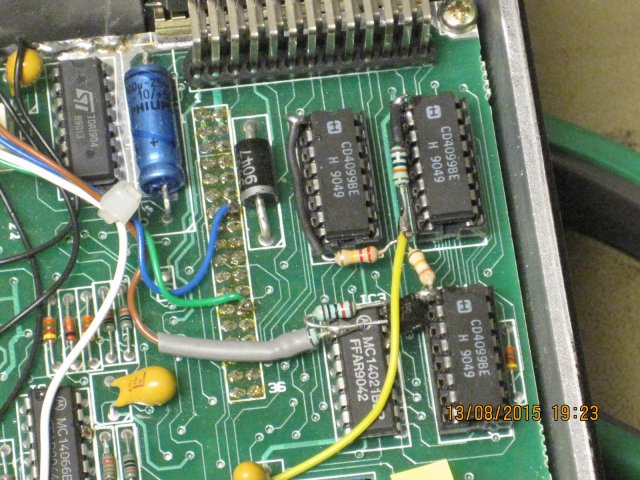

Tässä alla näkyy nuo kolmen 4099 piiriä. Piirit nostetaan pois kannoistaan ja
1 jalka käännetään sivuun jonka jälkeen piirit painetaan takasin kantoihinsa.
Sitten piirien 1 jalkoihin juotetaan vastukset IC6 100K ,IC9 220K ja IC11 390K
Sitten vastusten päät yhteen ,pisteeksi CTCSS out .

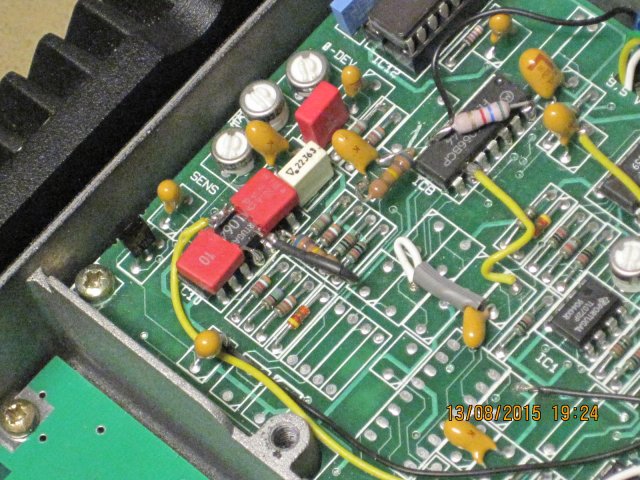

Alla näkyy IC10 piikkiin 11 juotettu 220nF kondensaattori . Kondensaattorin vapaasta jalasta
kytketään toisen 220nF kondensaattorin kautta 680K vastus IC10 pinniin 13 .
Kondensaattorien yhteispiste on CTCSS in joka yhdistetään johdolla edellisen kuvan
pisteeseen CTCSS out. (kuvassa keltainen johto) IC10 =TL064 .
Alla sitten yksi melko tärkeä juttu , koska 4099 piirien jalat on pois kannastaan , pitää
niiden NMT käytössä ohjaamien linjojen tila varmistaa ettei tulisi ongelmia RF tms. takia !
Helpointa hoitaa hommeli on tehdä seuraavat oikosulkujumpperit tinatipoilla

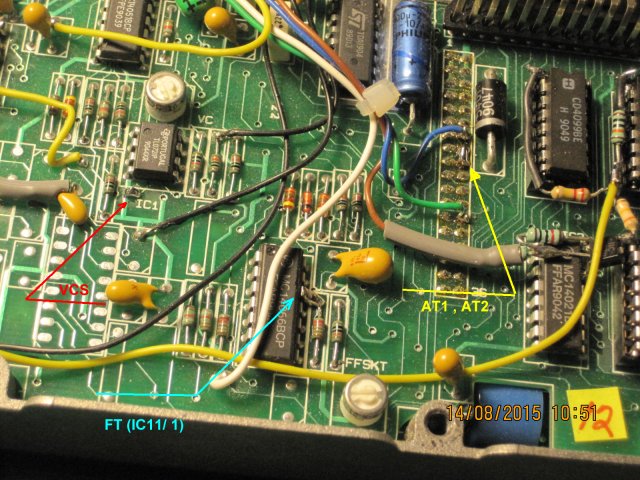

VCS : Akkujännitevahdin comparaattorin ohjaus . Oikosuljetaan maahan (GND)
esim. juottamalla tinatippa IC1 alapuolelle läpiviennista maafolioon
